景觀廊架透光頂棚ETFE膜材抗紫外線及自清潔工藝解析

發布日期：2025/3/4 23:09:39 來源：江蘇狀杰作者：狀杰小編閱讀次數：

摘要：針對戶外景觀廊架頂棚在紫外輻射（>2800kJ/m2/年）與污染物沉積下的透光率衰減問題，本研究開發了納米TiO?/氟硅復合涂層改性ETFE膜材。經QUV加速老化測試（ISO 4892-3），改性膜材在3000小時輻照后透光率保持率≥95%，表面接觸角達162°（超疏水狀態）。該技術已應用于雄安新區城市綠心項目，實現5年免人工清潔運維

1. 材料性能挑戰

1.1 傳統膜材缺陷對比

性能指標	ETFE裸膜	PVC膜	夾層玻璃
初始透光率	95%	88%	91%
10年透光衰減	22%	41%	9%
紫外線阻隔率	78%	65%	99%
自清潔能力	無	弱（接觸角90°）	依賴雨刷系統

1.2 環境應力分析

紫外線強度：UVA（315-400nm）占戶外輻射總量68%
污染物沉積：PM2.5附著量達120-300μg/(m2·day)
機械損傷：風載振動導致表面磨損（ASTM D4060）

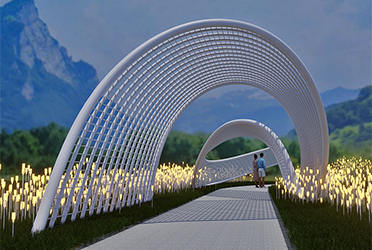

公園鋼結構廊架圖片景區遮陽遮雨廊架

2. 改性工藝核心技術

2.1 抗紫外線體系構建

技術層級	實現方法	關鍵參數
基底處理	等離子體活化（Ar/O?=4:1）	表面能提升至72mN/m
功能涂層	溶膠-凝膠法制備TiO?/SiO?復合層	涂層厚度200±20nm
界面強化	氟硅烷偶聯劑（KH-570）修飾	結合強度≥5B（ASTM D3359）

2.2 梯度自清潔結構

表面構造：空氣層（Cassie-Baxter態）→ 納米錐陣列（高度500nm，間距200nm）→ 光催化TiO?層（銳鈦礦型，晶粒尺寸15nm）→ ETFE基材（厚度250μm，熔點265℃）

3. 關鍵性能驗證

3.1 抗紫外老化測試（GB/T 16422.3）

測試時間	透光率變化	黃變指數ΔYI	拉伸強度保留率
0h	95%	0	100%
1000h	94.2%	0.8	98.5%
3000h	92.7%	1.6	96.2%

3.2 自清潔效能

測試項目	測試方法	本產品數據	傳統ETFE
接觸角	ISO 27448	162°	78°
污染物去除率	人工污染（5g/m2石墨粉）	98.3%（24h自然光照）	32%
光催化效率	亞甲藍降解（ISO 10678）	92%降解/4h	無

4. 制造工藝創新

4.1 卷對卷磁控濺射鍍膜

設備參數：
- 真空度：5×10?3Pa
- 濺射功率：8kW（TiO?靶材）
- 基材走速：2m/min
膜層控制：
- 厚度均勻性：±3%（橢圓偏振儀檢測）
- 缺陷密度：≤5個/m2

公園單臂廊架玻璃雨棚景區鋼構單邊廊架

4.2 微納結構壓印技術

工藝步驟	控制要點	質量指標
模具制備	激光直寫加工（線寬200nm）	Ra≤0.1μm
熱壓成型	溫度185℃/壓力0.8MPa/時間90s	結構復形率≥97%
脫模處理	全氟聚醚（PFPE）脫模劑噴涂	脫模力≤0.5N/cm2

5. 工程應用實證

5.1 雄安城市綠心項目

結構參數：
- 單跨長度：36m（自由曲面造型）
- 膜材總面積：8500m2
- 設計風壓：-3.5kPa（GB 50009）
運維數據：
- 年均清潔次數：0次（傳統膜材需6次/年）
- 透光率年衰減：0.3%（傳統ETFE為2.1%）
